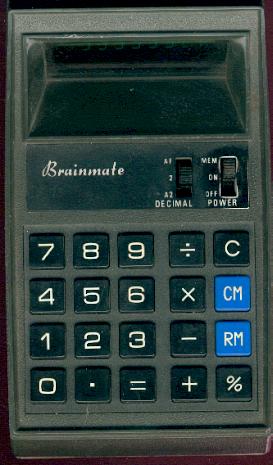

Craig Brainmate 4506



CRAIG

Brainmate 4506

année 1974

Rockwell A1030PE 7408 15330

N°40206166

Affichage fulo vert par 8 digits et 1 indicateur M pour la mémoire, ° pour le dépassement de capacité.

Dimensions : 86 x 150 x 37 mm

Poids : 300 gr (avec les piles)

Alimentation par quatre piles AA et secteur

made in Japan

On obtient la mise en mémoire en sélectionnant le commutateur sur MEM, puis on frappe le nombre et on appuie sur la touche égale ou des pourcentages. On revient ensuite sur On pour effectuer les opérations.

La manipulation de cette fonction nécessite un certain entrainement.

D'autre part, la calculatrice donne les résultats en virgule fixe de deux ou en virgule flottante. Elle permet aussi de calculer avec deux décimale dès l'entrée des chiffres.



Le haut du circuit imprimé est réservé au tube fluo cylindrique d'où sortent 21 fils. Tout un ensemble de petits transistors permettenht de réguler l'affichage. Une alimentation Fuji, modèle MCT 2805 est située à côté du microprocesseur Rockwell.

A ce niveau de technologie, il n'est pas possible de concevoir plus petit. Le circuit occupe la moitié de l'espace du boîtier, le clavier, l'autre moitié. Les piles sont logées sous le clavier dans un compartiment sous le boîtier couleur crème.

4506

Au dos de cette calculatrice figure le mode d'emploi en anglais.

L'idée du cerveau secondaire est ici clairement indiqué par le terme de Brainmate (assistant du cerveau).
